什么是VCR接头?

lancker1年前 (2023-12-13)产品知识12218

VCR是英文Vacuum Coupling Radius Seal(真空连接径向密封)前三个英文单词的缩写,它是美国Swagelok公司的金属面密封接头(Metal Gasket Face Seal Fitting)的注册商标。VCR接头最早用于宇航工业,目前在半导体光电制造行业普遍使用。可能是因为Swagelok公司的名气和影响力太大,VCR成了金属面密封接头的代名词(其实不同品牌的金属面密封接头的名称是不一样的,详见表1)。

1、工作原理

VCR接头是面密封接头(Face SealFitting)的一种,密封元件采用金属垫片。通过内、外螺纹互锁来压迫金属垫片,使垫片产生一定的变形,从而达到密封的效果。如图1、图2。

还有一种比较典型的面密封接头是VCO接头,其工作原理同VCR一样,只不过密封元件为O型圈(材质通常为氟橡胶或氟塑料),目前用得很少。

2、特点

VCR接头洁净度高(组件经过电抛光及清洗等工艺处理)、密封性好,特别适用于要求无泄漏的超高纯净系统、超高真空系统及高压系统。因为采用了金属密封元件,VCR接头的额定工作温度范围比较广(采用SUS316L垫片的VCR接头,温度额定值可达537℃)。VCR接头便于安装,具有最小拆卸间隙,可以反复拆装(拆卸后重新安装需要更换新垫片)。

VCR接头的Gland同TUBE管之间需要焊接。VCR接头一般要与自动焊接头配合使用,在不需要拆卸的地方使用自动焊接头(Weld Fittings),在需要拆卸的地方(如阀门、设备接口处)使用VCR接头。因此很多厂家的样本上都是把VCR接头(金属面密封接头)和自动焊接头放在一起的(如图3),有些厂家还把这两种接头统称为Clean Fittings(洁净管件)。

图片图3:ASFLOW(左)和TK SCT(右)的样本截图

3、材质

接管(Gland)、本体(Body)和螺母(Nut)的材质一般为SUS316或SUS316L。垫片(Gasket)的材质一般为SUS316L、镍或铜(铜垫片现在基本不使用),垫片有镀银和不电镀之分。

VCR内螺纹螺母(FemaleNut)的内螺纹经过镀银处理,以防止磨损。

4、品牌

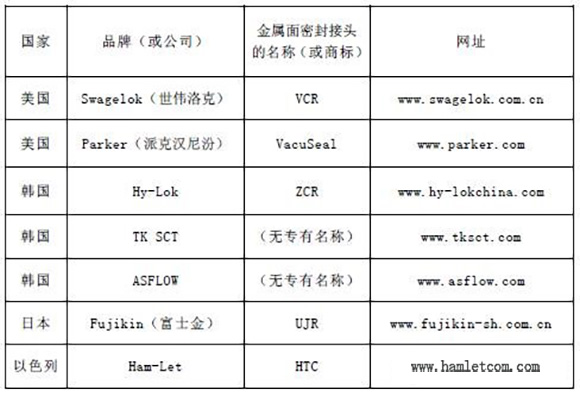

表1:VCR接头(金属面密封接头)的常用品牌

当然,除了表1中所列的一些常用品牌,还有很多其它品牌,不同品牌的价格也有很大差异,我们在投标报价和采购之前,一定弄清楚业主对品牌的要求。

5、常用型式

VCR接头详解

按作用不同可分为:直通接头(UNION)、弯头(ELBOW)、三通(TEE)、大小头(REDUCER)、四通(UNION CROSS)、管帽(CAP)、堵头(PLUG)、转换接头(CONNECTOR、ADAPTER)等。

按接头的连接方式可分为:①都是VCR连接(如图4,图中所示都是本体,需要同内螺纹螺母、接头、垫片配合使用);②一头是VCR连接,一头是螺纹连接(如图5);③一头是VCR连接,一头是卡套连接(如图6);④其它。

6、采购注意事项

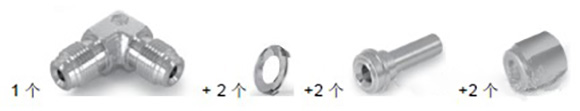

(1)LOK接头是一个整体,包括本体、螺母、前卡套和后卡套。例如订购了一个UnionElbow(LOK弯头),就可以直接使用了,不需要另外订购螺母和前、后卡套(除非作为备用部件)。但VCR接头则不一样,例如订购了一个UnionElbow,还需要另外订购两个Gasket(垫片)、两个Gland(接头)、两个Female Nut(内螺纹螺母),才能配合使用,如图7所示。

图7:一套完整的VCR弯头所包含的组件

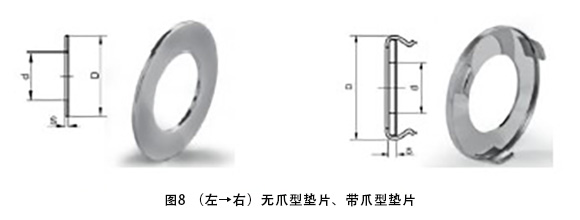

(2)VCR接头的金属垫片可分为无爪型(NonretainedGasket)和带爪型(RetainedGasket),订购时也要注明,如图8所示。

(3)VCR接头的接头(Gland)种类很多,按长短可分为长型(Long Tube)、短型(Short Tube);按焊接形式可分为对焊(Butt Weld)、肩焊(ShouldWeld)、承插焊(Socket Weld);按与其配套使用的螺母可分为公型(Male)、母型(Female)。各个厂家对不同接头(Gland)的叫法不一样,订购时要按所选品牌的样本,标注清楚。

(4)VCR接头规格型号特别多,而且不是成套供应,订货时一定要写清楚名称、规格和材质,最好写上厂家的订购号,以免搞错。例如1/2”的SUS316L带爪垫片(镀银)的订单号,SWAGELOK是SS-8-VCR-2-GR;Ham-Let是GA-1/2-RT SILVER PLATED;ASFLOW是AC-GSK08-316L。

(5)实际上TUBE管有英制(如1/8”、1/4”、3/8”、3/4、”1”)和公制(如3、8、15、20、25mm)两种(都是指管外径),不过常用的是英制。因此同TUBE配套的VCR接头也有英制和公制之分,订货时应说明。

(6)对于一头是螺纹连接(如图5)的VCR接头,要区分管螺纹的类型,比较常见的有两种:NPT(60°圆锥管螺纹,美标产品常用)和PT(55°圆锥管螺纹,国内常用,日本也用得较多)。不同类型的管螺纹混用,可能拧不到位,造成泄漏或隐患;有的即时拧到位了,有可能以后拆不下来。

(7)VCR接头中的垫片是一次性易耗品,经常会因为保管不善丢失,或者施工错误(变更)需要更换,因此要订一些备用的垫片。
