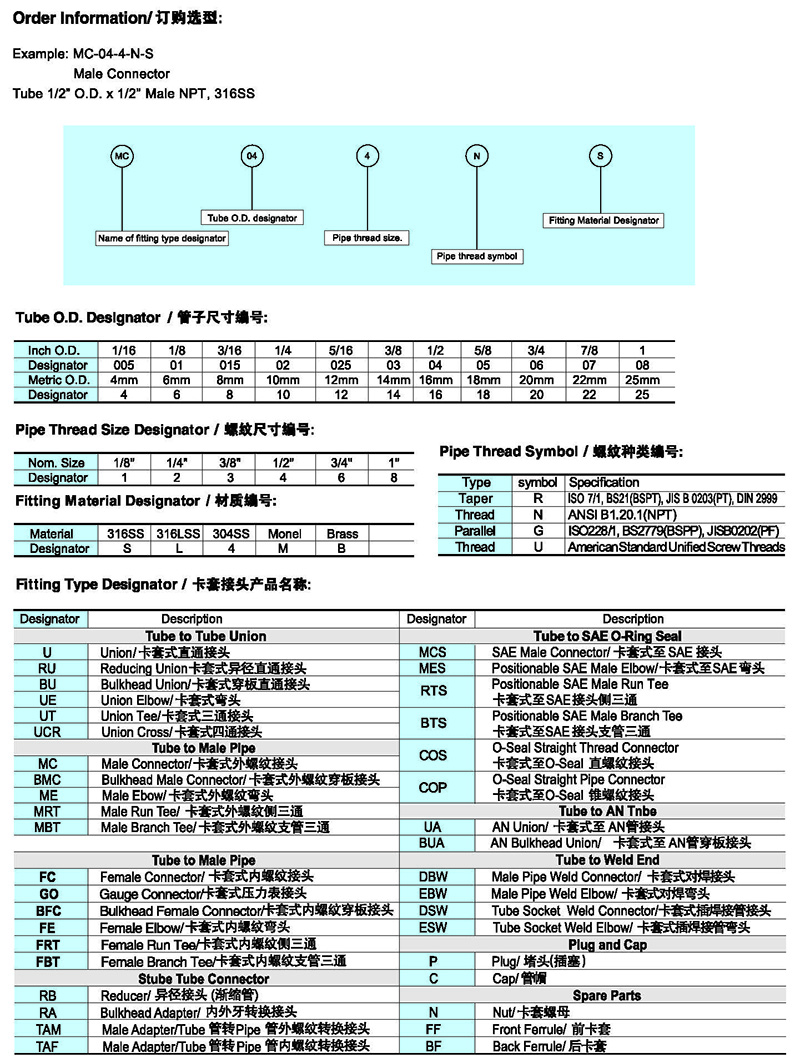

管接头的安装说明及订购选型

lancker1年前 (2024-05-24)产品知识1065

接头供货时已经装配好的成品,已用手指旋转至感觉到紧的程度。如果使用之前拆卸,就可能会让污垢或其他杂物微粒进入接头内部。

1、把导管插入管接头,检查导管是否稳固地支承在接头的凸肩上,同时检查卡套螺母是否已经用手指旋转至感觉到紧的程度。此时,建议在卡套螺母的六角头螺母上划标记,该标记一直延伸到接头体上。该标记将作为起始点和适当的停止点的指示标记。

参考:LOK卡套接头详细安装步骤-新的卡套接头安装图解示意图拆卸方法视频教程

2、把卡套螺母拧紧(参见下图A和B)


  • 对于1/4英寸(6毫米)及以上的管接头,要求把卡套螺母旋转1-1/4圈。

  • 对于3/16英寸(4毫米)及以下的管接头,要求把卡套螺母旋转3/4圈。

接头的连接可以拆开,之后还可以多次重复地重新组装,防泄漏密封件不会受到任何影响。

1、拆开之前,标记卡套螺母与接头体的相对位置。

2、重新组装时,使用扳手把卡套螺母上紧到原先的位置。

3、用扳手轻轻地拧紧,感到扭矩略微增加即可。

导管的切割

切割导管可采用下列两种不同的方法:

1、切管刀

2、弓锯(钢锯)

一、切管刀

  • 要想使接头处的连接不会发生泄漏, 导管的切口必须平直。建议使用优质的切管刀,切管刀的刀片应与需要切割的导管材料相适配。

  • 不要为 了缩短切割时间而把切管刀的每圈切口切的很深。这样做会使导管出现加工硬化的现象。

  • 必须清理导管末端的毛刺, 以免对管接头造成损坏,同时,这样做还可以保证导管能够达到接头的底部。

二、弓锯(钢锯)切割

  • 使用弓锯(钢锯)切割导管时,要想获得平直的管端,必须使用锯管导向块。

  • 这种切割方法需要清理导管末端的毛刺。
