卡套接头安装小贴士

lancker4个月前 (03-29)产品知识498

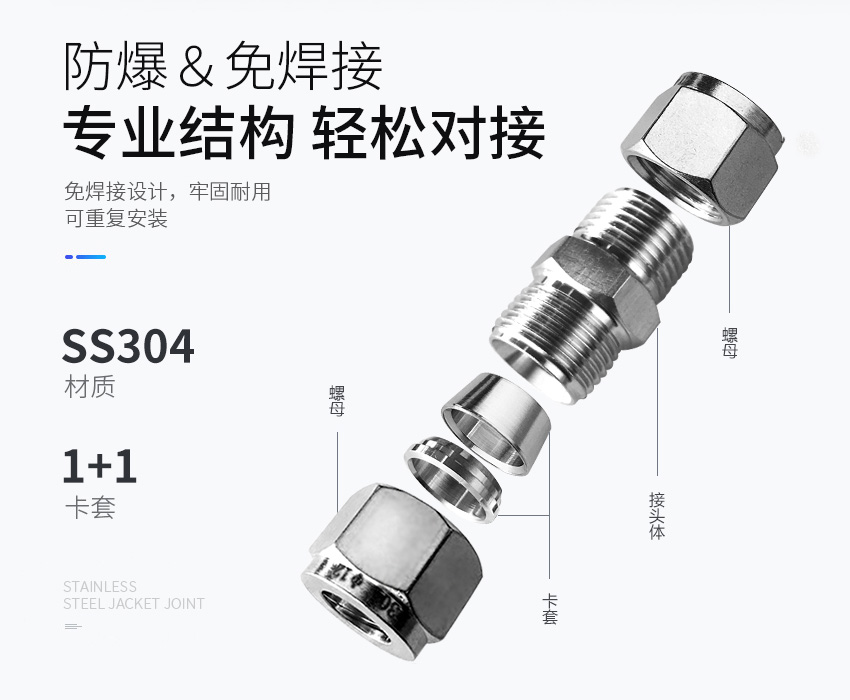

卡套接头小贴士 拷贝.jpg

▋使用原理

当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀的咬入无缝钢管,从而形成有效密封的效果。

▋安装步骤

1、锯下合适长度的无缝钢管,去除端口毛刺,钢管切面要与轴线垂直,角度公差不大于0.5°,如果钢管需要折弯,则钢管切面至弯曲部位的直线段长度不能小于螺母的三倍。

2、将螺母和卡套按顺序依次套在钢管上,注意螺母和卡套的方向(切勿装成反向)。

3、在与装配接头体螺纹和卡套上涂抹润滑油,把钢管插入接头体(到底)后用手旋紧螺母。

4、拧紧螺母直至卡套卡住钢管,这个转折点可通过拧紧力矩的增加感受到(压力点)。

5、到达压力点后,再将螺母拧紧1/5圈,后续可将与装配接头拆下检查卡套嵌入情况。

可见的突起带必须填满卡套前端空间,卡套可稍微旋转但不能轴向移动即可,检查完毕再继续按如上步骤进行最终的实际安装(保证清洁&零件无损情况下可重复/二次安装))!
