  • NPT螺纹是National (American) Pipe Thread的缩写,属于美国标准牙型角为60°锥管螺纹,用于北美地区,国家标准可查阅GB/T12716。

  • PT螺纹是Pipe Thread的缩写,是牙型角为55°密封圆锥管螺纹,密封中最常用,属惠氏螺纹家族,多用于欧洲及英联邦国家,常用于水及煤气管行业,锥度规定为1:16。英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管子的强度,国家标准可查阅GB/T7306。

  • PF牙是管用平行螺纹。

  • G是55度非螺纹密封管螺纹,属惠氏螺纹家族,标记为G代表圆柱螺纹,G是管螺纹的统称(Guan),55、60度的划分属于功能性的,国家标准可查阅GB/T7307。

  • ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc。

  • 公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。

  • 管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。

  • 公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。

  • 1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。行内人通常用分来称呼螺纹尺寸,1英寸等于8分,1/4英寸就是2分,如此类推。

  • 1英寸等于8英分,3/4的来历是6/8=3/4。俗称6分。


1、英寸制统一螺纹

在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN

标注方法:螺纹直径 - 每英寸牙数系列代号 - 精度等级

示例:

粗牙系列 3/8 - 16UNC-2A

细牙系列 3/8 - 24UNF-2A

特细牙系列 3/8 - 32UNFF-2A

定螺距系列 3/8 - 20UN-2A

第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

 2 、55°圆柱管螺纹的转化

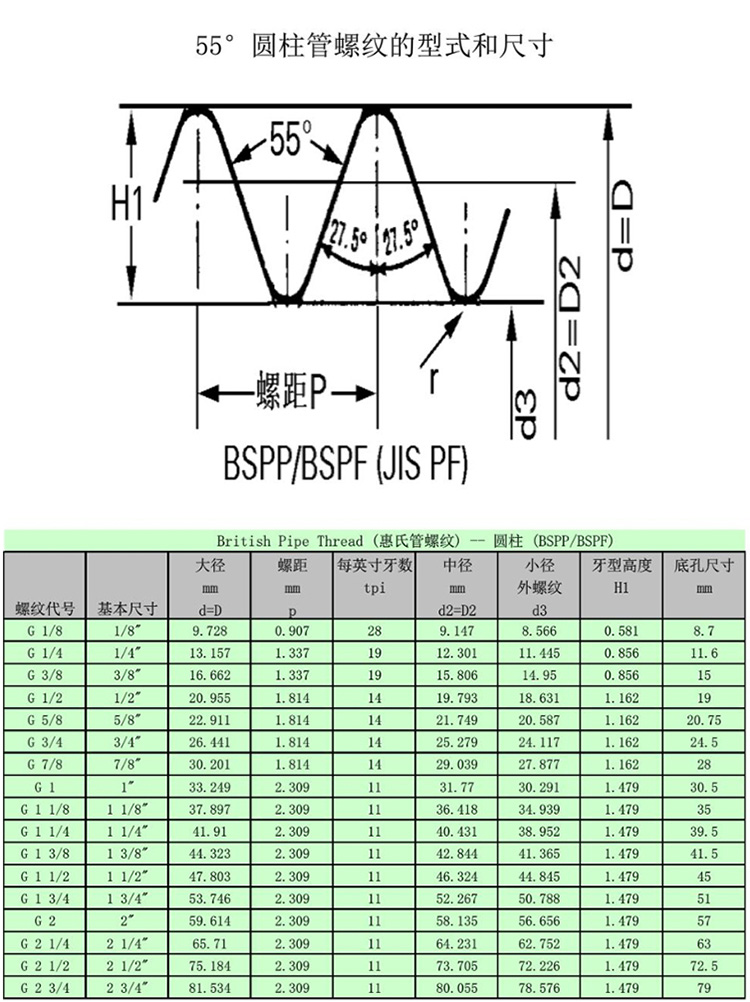

55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。

国别   代号

中国   G

日本   G、PF

英国   BSP、BSPP

法国   G

德国   R(内螺纹)、K(外螺纹)

前苏联 G、TPУБ

ISO     Rp

3、55°圆锥管螺纹的转化

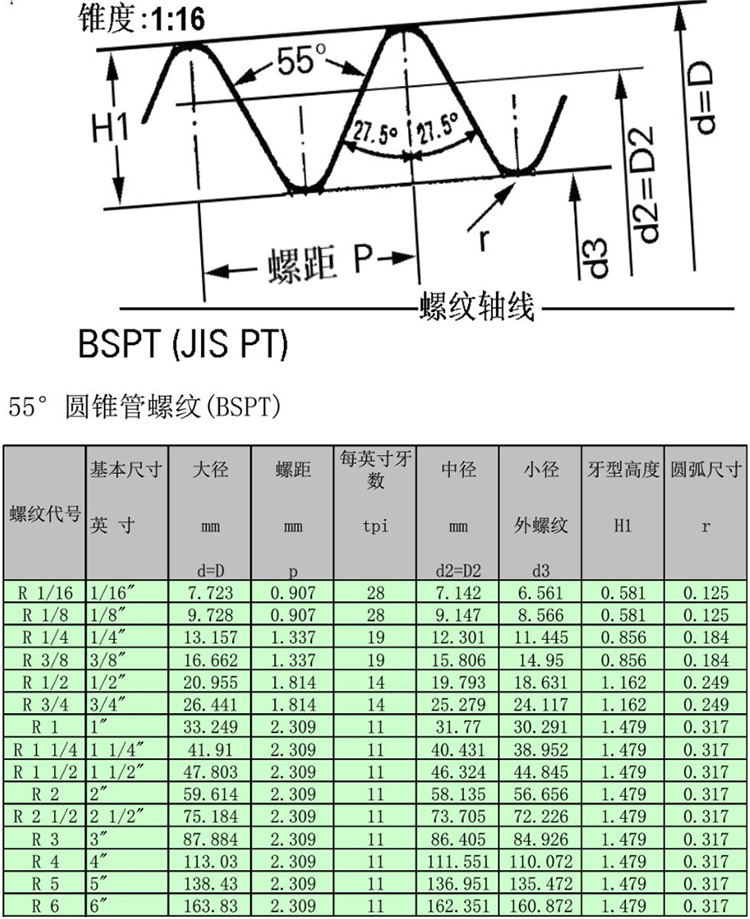

55°圆锥管螺纹是指螺纹的牙型角为55°,螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号各国规定不同,见下表。按下表中的国外代号转化为我国代号。

国别   代号

中国   ZG、R(外螺纹)

英国   BSPT、R(外螺纹)、Rc(内螺纹)

法国   G(外螺纹)、R(外螺纹)

德国   R(外螺纹)

日本   PT、R

ISO    R(外螺纹)、Rc(内螺纹)

4、60°圆锥管螺纹的转化

60°圆锥管螺纹是指牙型角为60°,螺纹锥度为1:16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用。它的代号我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号对照表见下表。

国别   代号

中国   Z(旧)、NPT(新)

美国   NPT

苏联   B

5、55°梯形螺纹的转化

梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一致,螺纹代号见下表。

国别   代号

中国   T(旧)、Tr(新)

ISO    Tr

德国   Tr

前苏联   Tr


  • 螺纹分类

依螺纹用途不同可分为:

1、国际公制标准螺纹(InternationalMetric Thread System)

我国国家标准CNS采用之螺纹。牙顶为平面,易于车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如M8*1.25。(M:代号;8:公称直径;1.25:螺距)。

2、美国标准螺纹(AmericanStandardThread)

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。

3、统一标准螺纹(UnifiedThread)

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。

螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如1/2-10UNC。(1/2:外径;10:每寸牙数;UNC代号)

4、V形螺纹(Sharp VThread)

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为60度。

5、惠式螺纹(WhitworthThread)

英国国家标准采用之螺纹。螺纹角为55度,表示符号为“W”。适用于滚压法制造。表示法如W1/2-10。(1/2:外径;10:每寸牙数;W代号)。

6、圆螺纹(KnuckleThread)

为德国DIN所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。

7、管用螺纹(PipeThread)

为防止泄漏用的螺纹,经常用于气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”,其锥度为1:16,即每尺3/4寸。

8、方螺纹(SquareThread)

传动效率大,仅次于滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用于虎钳之螺杆及起重机之螺纹。

9、梯形螺纹(TrapezoidalThread)

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30度、英制之螺纹角为29度。一般用于车床之导螺杆。表示符号为“Tr”。

10、锯齿形螺纹(ButtressThread)

又称斜方螺纹,只适于单方向传动。如螺旋千斤顶、加压机等。 表示符号为“Bu”。

11、滚珠螺纹

为传动效率最好之螺纹,其制造困难,成本极高,乃用于精密之机械上。如数控工具机之导螺杆。

英制螺栓之表示法:

LH 2N 5/8 × 3 - 13UNC-2A

(1) LH 为左螺纹 (RH为右螺纹,可省略)。

(2) 2N 双线螺纹。

(3) 5/8 英制螺纹,外径5/8”。

(4) 3 螺栓长度3" 。

(5) 13 螺纹每寸牙数13牙。

(6) UNC 统一标准螺纹粗牙。

(7) 2级配合,外螺纹(3紧配合;2中配合;1松配合)A:外螺纹(可省略) B内螺纹

英制螺纹:

英制螺纹之大小通常以螺纹上每寸长度有若干螺纹数表示,简称为每寸牙数,恰等于螺距之倒数。例如每寸8牙之螺纹,其螺距为1/8寸。


延伸阅读:

新旧螺纹标准

我国的管螺纹基本延用国际标准,采用英寸制。因为英国标准与美国标准斗法,所以国外标准分为了两种55度60度的。以前我国只是将管螺纹分两类:G和Z,一些工厂里仍然延用这种用法,将一些配管接头的孔标G或Z或ZG,如G1/2表示55度圆柱管螺纹,Z1/2或ZG1/2表示55度圆锥管螺纹,Z1/2(60度)或ZG1/2(60度)表示60度圆锥管螺纹。

测量方法:

1、螺纹夹角的测量

螺纹夹角也叫牙型角。螺纹夹角的测量可通过测量侧面角来实现,螺纹侧面角是螺纹侧面与螺纹轴线的垂直面之间的夹角。螺纹牙的近似轮廓在螺纹两侧直线段采样,对采样点进行直线最小二乘拟合。

2、螺距的测量

螺距是指螺纹上某一点至相邻螺纹牙上对应点之间的距离。测量时必须平行于螺纹轴线。

3、螺纹中径的测量


螺纹中径是中径线沿垂直于轴线距离,中径线是一个假想的线。
