高纯气体管道连接的几种方式

lancker3个月前 (03-26)产品知识680

在使用高纯气体的过程中,需要用到连接管道将气瓶中的气体输送到用气点。管道连接的方式多种多样,该选择哪种连接方式呢?下面就跟着朗克气体一起看下常用的几种管道连接。

卡套连接:

卡套接头靠螺母对双卡套挤压,使管道产生形变,前卡套形成主密封,后卡套对管道形成抓紧作用。

泄漏率:10-3 to 10-5 (He, sccs)


NPT连接:

需要螺纹密封剂或四氟带(PTFE)起润滑和密封作用。

泄漏率:10-1 to 10-2 (He, sccs)


VCR连接:

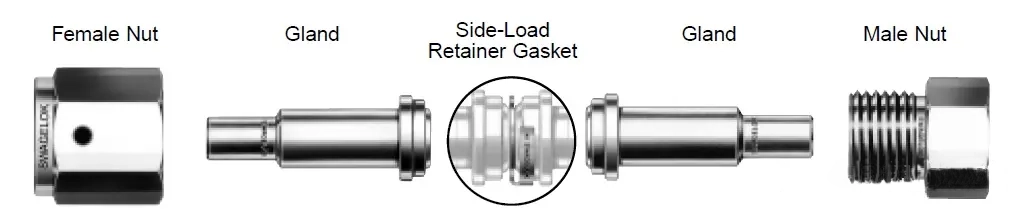

两侧接头中间用金属垫片,拧紧螺帽使两侧接头向中间挤压,使垫片产生形变来密封。

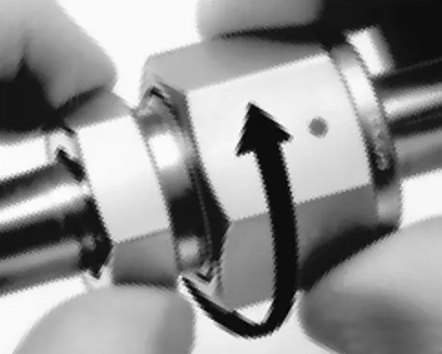

VCR连接应由专业人员操作,避免过度拧紧造成泄漏。

泄漏率:10-9 (He, sccs)


工作原理:

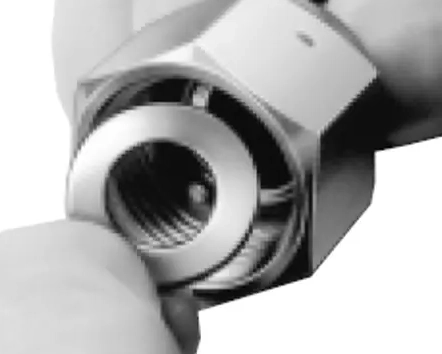

VCR接头是面密封接头(Face SealFitting)的一种, 密封元件采用金属垫片,通过内、外螺纹互锁来压迫金属垫片,使垫片产生一定的变形,从而达到密封的效果。

产品特点:

VCR接头洁净度高(组件经过电抛光及清洗等工艺处理)、密封性好,特别适用于要求无泄漏的超高纯净系统、超高真空系统及高压系统。因为采用了金属密封件,VCR接头的额定工作范围比较广(采用SUS316L垫片的VCR接头,温度额定值可达537摄氏度)。VCR接头便于安装

具有最小拆卸间隙,可以反复拆装(拆卸后重新安装需要更换新垫片)

VCO连接:

通过O形圈压紧产生密封。

泄漏率:10-8 (He, sccs)

软管连接:

将塑料/橡胶软管插入宝塔头,并用夹子固定。但由于塑料和橡胶材质本身具有渗透性,所以该种连接方式适合于对气体压力和纯度要求不高的应用。



科普:

如何解读泄漏率?

如图所示,以泄漏率为10-2(He, sccs)为例,其意为1.5分钟泄漏1毫升氦气。
