杜瓦瓶(罐)如何安全使用

lancker2年前 (2022-11-05)产品知识6492

杜瓦瓶(罐),是采用超级真空绝热的不锈钢压力容器,是为储存、运输和使用液氧、液氮、液氩或二氧化碳而设计的。这些容器按DOT4L标准制造,用于可靠而经济的运输和储存低温液态气体,以及在广阔的应用范围内就地储存和供应低温液态气体。

一、杜瓦瓶(罐)的结构

杜瓦瓶(罐)一般情况下有四个阀门,阀门所在的管道上有挂牌的英文标识。LIQULD即为液体使用阀、USE(GAS USE)为气体使用阀、VENT为放空阀、PB(PRESSUREBUILD UP)为增压阀。根据经验,少数杜瓦瓶没有气体使用阀。此外还有气相压力表和液位计。

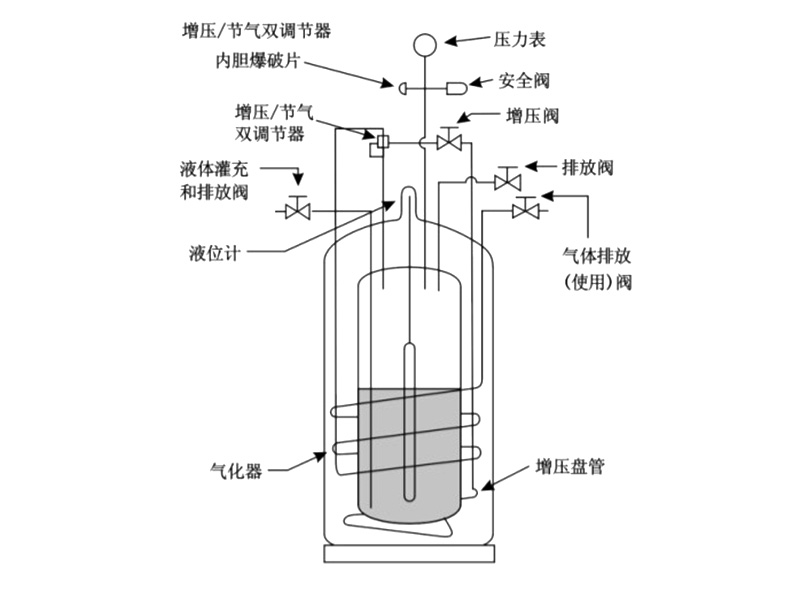

杜瓦瓶结构

二、图片 杜瓦瓶(罐)的使用

如您使用的是杜瓦瓶(罐)液相。因此使用的第一步是用高压金属软管将杜瓦瓶(罐)液体阀所在管道与蒸发器相连,确认连接好后可打开液体使用阀,如果通往车间的气体压力达不到使用要求,请开增压阀,稍等几分钟压力会升高,达到使用要求。即可使用。使用到杜瓦瓶(罐)没有液相且气相的压力只有5kg时,即表示杜瓦瓶(罐)内气体已使用完,请关液体使用阀,停止使用。

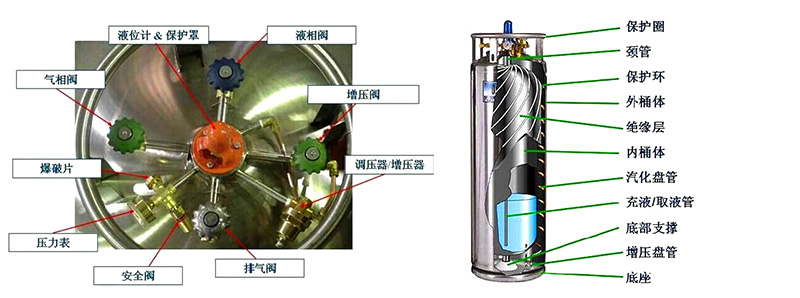

杜瓦瓶部件名称

三、 杜瓦瓶(罐)的优点

1、具有使用安全可靠、排液方便快速、静态液体日蒸发率损失低。

2、同压缩气体钢瓶相比它能够 在相对低的压力下容纳大量的气体。

3、它提供了容易操作的低温液体源。

4、由于杜瓦瓶(罐)坚固可靠,保持时间长,以及自身含有气体供应系统,利用其内置汽化器即可连续输出流量高达9.2m3/h的常温气体,气体最高恒定输出压力达1.2MPa(中压型)/2.2 MPa(高压型),完全满足通常情况下的用气要求。

5、设置多级安全保护装置,安全性更好,并且操作简单可靠。

6、储存容量大,可减少存放场地,减少换瓶操作,提高工作效率。

7、免了钢瓶气体从充装、运输到使用过程中,因环节较多容易遭受二次污染造成的质量隐患。

8、气体利用率高:钢瓶气体每次使用后都必须留有余压,而六方气瓶液态供气可避免任何浪费,降低用气成本。

四、 杜瓦瓶(罐)供气使用操作

【准备工作】

1、应保持杜瓦瓶(罐)与氧气瓶罐之间是否在安全距离之外(两瓶的间距应保持5米以上)。

2、瓶罐周围无明火装置,同时在附近应设有防火装置。

3、检查杜瓦瓶(罐)与终端用户是否连接好。

4、检查系统所有阀门,压力表,安全阀,杜瓦瓶(罐)使用阀卡具均应齐全好用。

5、供气系统不得有油脂和渗漏情况。

【操作程序】

为了使杜瓦瓶(罐)供气系统连续、平稳、安全、节省的供气,杜瓦瓶(罐)供气系统使用时,可以单独一个杜瓦瓶(罐)进行对终端进行供气,也可以通过汇流排两支杜瓦瓶(罐)或三只以上杜瓦瓶(罐)交替切换使用。具体使用步骤如下:

1 、连接软管前先从用气管系放出一部分气体,排除软管内的空气,再接到杜瓦用气接口上,衡量生产用气的流量大小,用量大的要连接液体进出口阀(LIQUID);用量小的连接气体出口阀(VENT)。

2、使用过程中当供气压力不足时,打开增压阀门,使压力增大,调节调压器会自动控制压力的增压范围。一般情况下,小液罐出厂时已调整好,使用人员不必自行调整。

3、当液体或气体流出时,增压管、排气管、阀等会冷却冷化,各阀门、接头可能有漏气的现象,此时要用自来水淋浴,再拧紧接头即可。

4、小液瓶(罐)最高使用压力为12Kg /cm2,超过此压力安全阀自动排气,此时应关闭增压阀,待压力下降一部分后再打开。

5、使用过程中,不准用手触摸通气软管、增压管等,以免冷伤,更不准敲打阀门、管路等,以免脆化破裂。

6、使用时,小液瓶(罐)要直立,不准倒卧,操作开阀门时,操作人员不准正面对阀门排放的正方向(包括安全阀的排放方向)。

7、如果使用液体排放阀(LIQUID)生产需要中途中断供气时,排放阀关闭后,不准立即关闭用气管道上的绝止阀,因为金属软管内的液态气体转化气体迅速膨胀后无法流动会发生爆炸伤人事故。

8、当小液瓶(罐)使用完后,首先要关闭增压阀,然后关闭杜瓦瓶(罐)进口阀,通过放空阀放空后卸下金属软管与杜瓦瓶(罐)连接的接头。

【紧急停车步骤】

当系统或车间发生紧急情况需要紧急停用供气系统时,应按以下步骤停车。

1、 迅速关闭杜瓦瓶(罐)用气阀和增压阀。

2、迅速打开汇流排放空阀。

3、迅速打开操作间通风装置。

【注意事项】

1、杜瓦瓶(罐)储存未使用时且记不能打开增压阀,一定要检查增压阀是否关死,否则会造成罐内气体泄露。

2、停止使用后一定要记住打开的增压阀要关死,增压阀只是在使用时才打开的。

3、使用时当增压阀完全打开,杜瓦瓶(罐)压力表的压力下降不再提升,即表示罐内没有液相只有气相了。

4、杜瓦瓶(罐)在使用过程中检查各个连接处(动、静密封点)是否漏气,在使用过程中结霜是正常现象,与杜瓦瓶(罐)漏气很容易混淆。

5、当增压阀开启后系统压力不得大于设计规定压力,当系统压力过高,关闭增压阀也无法控制时;应迅速打开放空阀为系统泄压,查找到原因后方可再次投用。

6、检查杜瓦瓶(罐)的压力,尽量做到每半小时检查一次,当杜瓦瓶(罐)压力较低时应适当打开或开大系统增压阀,为系统增压,避免液面较低。

五、 杜瓦瓶(罐)充装注意事项

在对杜瓦瓶(罐)进行低温液体充装前,首先确定气瓶的充装介质和充装质量。充装质量可参见产品规格表。为保证准确的充装,请使用磅秤计量。

1、 用专门的输送软管将气瓶进出液阀(DPW气瓶为进液阀)与供应源相接,并拧紧无泄漏。

2、 开启气瓶的排放阀和进出液阀,然后开启供应阀,开始充装。

3、 在充装过程中,通过压力表监测瓶内压力并调节排放阀使压力保持在0.07~0.1MPa(10~15Psi)。

4、 当达到所需的充装质量后,关闭进出液阀、排放阀和供应阀。

5、 卸下输送软管,并将气瓶从磅秤上移走。

警告:严禁对气瓶超限充装。

警告:充装前应确认瓶内介质和充装介质。

警告:应在通风良好的场所进行充装,因为气体的累积是非常危险的。

注意:一只完全充满的气瓶其压力上升十分迅速,可能导致安全阀开启。

注意:在刚进行有关液氧或液化天然气的作业之后,由于衣服中很可能溅有液氧或液化天然气,请注意不要马上吸烟或靠近有火的地方。

注意:当液态二氧化碳的饱和压力降到0.48MPa(70Psi)时,液态二氧化碳就会形成固态干冰。所以在使用DPL450-175H/195H/210H、DPL450-175V/195V/210V、DPW650-499H气瓶充装液态二氧化碳时,必须先把气瓶内二氧化碳气体加压,才可以充装。

六、杜瓦瓶(罐)其他注意事项

1、从事与深冷液体的任何工作时,必须戴好防护用品,防止冻伤。

2、在液氧的操作中,阀门的开启与关闭要缓慢地进行,突然的开闭,氧流会使该系统内任何污染着火。

3、除了液氧以外,所有的液体蒸气都可以使人窒息。

4、充装量不能超过:液氧192kg、液氮136kg、液氩230kg

5、在使用液体时建议应该尽可能的降低瓶内压力。

6、操作时必须保证气瓶直立,更应避免翻倒,绝不可横向滚动气瓶。

7、液氧的贮存、汽化、充装、使用场所的周围5m内严禁明火,杜绝一切火源,并应有明显的禁火标志。

8、液氧的贮存、汽化、充装、使用场所的周围至少在5m内不准有通向低处场所(如地下室、坑穴、地井、沟渠)的开口;地沟入口处必须有挡液堰。

9、操作人员在充灌或处理液氧时, 不得穿戴被油脂沾污的工作服和个人防护装备,凡被油脂沾污过的衣服和防护用品必须更换。
