Sch系列管道尺寸、厚度对照表(Sch壁厚与毫米对照表)

lancker2个月前 (05-12)产品知识5270

Sch系列管道尺寸、壁厚对照表(Sch壁厚与毫米对照表)

(GB标准)钢管壁厚等级(Sch) 表示方法

钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。

主要有三种表示方法:

1. 以管子表号 (Sch)表示:

对于碳钢管壁厚有: Sch10、 20、30、40、60、80、100、 120、140、160等10个等级(若数字后面加s,表示不锈钢管) ;

对于不锈钢壁厚系列有: 5S、 10S、 40s、 80S 四个等级

2. 以管子重量表示,如STD(标准重量),XS (加厚管),XxS (特厚管)

3. 以钢管壁厚尺寸表示,即“管外径x壁厚”,如中89x4

DN15 - DN1200 NPS1/2" - 48"美标管道Sch壁厚等级对应毫米(mm)

NPSDND(管外径)SCH5sSCH10sSCH10SCH20SCH30STDSCH40SCH40s
1/2"1521.31.652.112.11
2.412.772.772.77
3/4"2026.71.652.112.11
2.412.872.872.87
1"2533.41.652.772.77
2.93.383.383.38
1-1/4"3242.21.652.772.77
2.973.563.563.56
1-1/2"4048.31.652.772.77
3.183.683.683.68
2"5060.31.652.772.77
3.183.913.913.91
2-1/2"65732.113.053.05
4.785.165.165.16
3"8088.92.113.053.05
4.785.495.495.49
3-1/2"90101.62.113.053.05
4.785.745.745.74
4"100114.32.113.053.05
4.786.026.026.02
5"125141.32.773.43.4

6.556.556.55
6"150168.32.773.43.4

7.117.117.11
8"200219.12.773.763.766.357.048.188.188.18
10"2502733.404.194.196.357.89.279.279.27
12"300323.83.964.574.576.358.389.5310.319.53
14"350355.63.964.786.357.929.539.5311.13
16"400406.44.194.786.357.929.539.5312.7
18"450457.24.194.786.357.9211.139.5314.27
20"5005084.785.546.359.5312.79.5315.09
22"550558.84.785.546.359.5312.79.53

24"600609.65.546.356.359.5314.279.5317.48
26"650660.4

7.9212.7
9.53

28"700711.2

7.9212.715.889.53

30"7507626.357.927.9212.715.889.53

32"800812.8

7.9212.715.889.5317.48
34"850863.6

7.9212.715.889.5317.48
36"900914.4

7.9212.715.889.5319.05
38"950965.2




9.53

40"10001016




9.53

42"10501066.8




9.53

44"11001117.6




9.53

46"11501168.4




9.53

48"12001219.2




9.53

304L不锈钢管壁厚分Sch5s、Sch10s、Sch40s、Sch80s四个等级

钢管壁厚表示方法Sch5s、Sch10s、Sch40s、Sch80s四个等级

钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法

以钢管壁厚尺寸表示  中国、ISO、日本部分钢管标准采用

是以管子重量表示管壁厚度,它将管子壁厚分为三种:

A.标准重量管,以STD表示

B.加厚管,以XS表示

C.特厚管,以XXS表示。

对于DN≤250mn的管子,Sch40相当于STD,DN<200mm的管子,Sch80相当于XS。

补充:

1、以管子表号(Sch.)表示壁厚系列

这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。

管子表号(Sch.)是设计压力与设计温度下材料的许用应力的比值乘以1000,并经圆整后的数值。即

Sch .=P/[ó]t×1000    (1-2-1)

式中  P—设计压力,MPa;

         [ó]t—设计温度下材料的许用应力,MPa。

无缝钢管与焊接钢管的管子表号可查资料确定。

ANSI B36.10和JIS标准中的管子表号为;Sch10、20、30、40、60、80、100、120、140、160。

ANSI B36.19中的不锈钢管管子表号为:5S、10S、40S、80S。

管表号(Sch.)并不是壁厚,是壁厚系列。实际的壁厚,同一管径,在不同的管子表号中其厚度各异。

不同管子表号的管壁厚度,在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12.5%之后确定的,如公式(1-2-2)和(1-2-3)所示。

tB=D0P/2[ó]t    (1-2-2)

t=[D0/2(1-0.125)×P/[ó]t]+2.54    (1-2-3)

式中  tB 、t——分别表示理论和计算壁厚,mm

         D0————管外径,mm

         P——设计压力,MPa

         [ó]t——在设计温度下材料的许用压力,MPa

计算壁厚径圆整后才是实际的壁厚。

如果已知钢管的管子表号,可根据式(1-2-1)计算出该钢管所能适应的设计压力,即

P=Sch..× [ó]t/1000     (1-2-4)

例如,Sch40,碳素钢20无缝钢管,当设计温度为350℃时给钢管所能适应设计压力为:

P=40×92/1000①=3.68 MPa

中国石化总公司标准SHJ405规定了无缝钢管的壁厚系列并Sch.5S②,  Sch.10,

Sch.10s,Sch.20,Sch.20s,Sch.30,Sch.40,Sch。40s,Sch.60,Sch.80,Sch.100,

Sch.120,Sch.140,Sch。160。

扫描二维码推送至手机访问。

版权声明:本文由丹阳朗克气体设备科技有限公司发布,如需转载请注明出处。

转载请注明出处https://www.lancker.cn/post/143.html

分享给朋友:

相关文章

螺纹标准详述

螺纹标准详述

NPT螺纹是National (American) Pipe Thread的缩写,属于美国标准的牙型角为60°锥管螺纹,用于北美地区,国家标准可查阅GB/T12716。PT螺纹是Pipe Thread...

哈氏合金hastelloy的知识点

哈氏合金hastelloy的知识点

哈氏合金是一种性能卓越的镍基耐腐蚀合金,主要分为B、C、G三个系列。以下是对哈氏合金的详细介绍:1. 主要分类:哈氏合金主要分为两大类,一类是镍-铬合金,另一类是镍-铬-钼合金。2. 耐蚀特性:由于其...

实验室气路供气管路敷设要求

1、供气管路宜架空敷设,不宜在地面或地下敷设。供气管路应避开高温、易受机械损伤、腐蚀、强烈振动及工艺管路或设备物料排放口等不安全环境。2、供气管路应避免U形配管,在管网干线的最低点应设排污阀。排污阀宜...

SWAGELOK世伟洛克卡套接头及安装详解

SWAGELOK世伟洛克卡套接头及安装详解

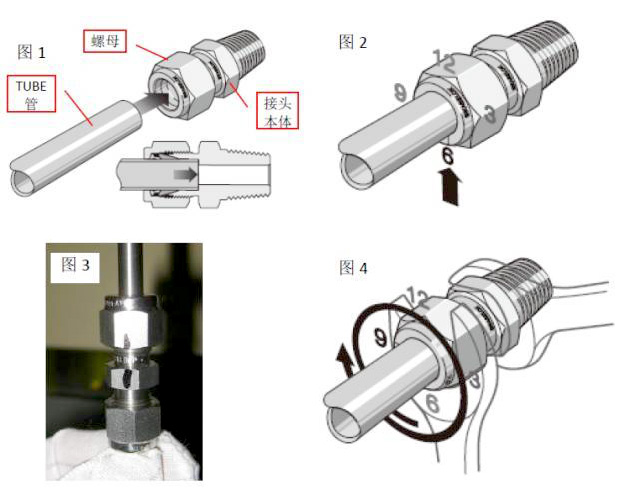

1、工作原理卡套接头是通过螺纹互锁来压迫卡套,而卡套使管子均匀变形从达到密封的效果。 如图 1所示。2、特点卡套接头连接非常简单,只需要一只记号笔和两把扳手就可以完成安装,而且 便于检修,可以反复拆装...
