哈氏合金是一种性能卓越的镍基耐腐蚀合金，主要分为B、C、G三个系列。以下是对哈氏合金的详细介绍：
1. 主要分类：哈氏合金主要分为两大类，一类是镍-铬合金，另一类是镍-铬-钼合金。
2. 耐蚀特性：由于其特殊的成分配置，哈氏合金在多种极端环境中展现出优异的抗腐蚀能力，尤其适用于强腐蚀性介质场合，比如某些化工过程和石油工业环境。
3. 热稳定性：除了抗腐蚀特性外，哈氏合金还具有良好的热稳定性，这使得它能够在高温环境下保持物理和化学性质的稳定。
4. 力学性能：哈氏合金具有高强度和高韧性的特点，但同时这也给机加工带来了一定的难度。在进行冷成形加工时，由于其强度较普通不锈钢大，会有更大的应力产生，并且比普通不锈钢的加工硬化速度快得多，因此可能需要中途退火处理以消除应力。
5. 应用范围：因其出色的耐蚀性和热稳定性，哈氏合金广泛应用于航空、化工、环保等多个领域，尤其是在那些传统材料无法胜任的极端环境中。
6. 牌号发展：为改善性能，哈氏合金经历了多次改进，包括B系列从B发展到B-2、B-3，C系列从C发展到C-276、C-4、C-22、C-2000等，每个新牌号通常都是为了更好的耐蚀性或加工性能。
7. 选材注意：尽管哈氏合金的腐蚀数据具有一定的典型性，但在不明环境中，仍然需要经过试验来确定材料的选择是否合适。
8. 应用领域：热交换器、波纹管补偿器、化工设备、烟气脱硫脱硝、造纸工业、航天应用、酸性环境。
总的来说，哈氏合金以其独特的耐蚀和耐热性能，在许多要求严苛的应用中扮演着关键角色。
哈氏合金板适用于各种含有氧化和还原性介质的化学工业。较高的钼、铬含量使合金能够耐氯离子腐蚀，钨元素进一步提高了耐蚀性。同时C-276哈氏合金管是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。
哈氏合金(hastelloy)主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。
哈氏合金牌号
为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：
B系列：B→B-2(00Ni70Mo28)→B-3
C系列：C→C-276(00Cr16Mo16W4)→C-4(00Cr16Mo16)→C-22(00Cr22Mo13W3)→C-2000(00Cr20Mo16)
G系列：G→G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)
使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3) [1]。
HastelloyB-2材料介绍
镍钼合金HastelloyB-2（UNS N10665/W.Nr.2.4617)的碳、硅含量极低，降低了焊接热影响区碳和其它杂质相的析出，因此其焊缝也具有足够的抗腐蚀性。HastelloyB-2 在还原性介质中具有很好的抗腐蚀性，如各种温度和浓度的盐酸溶液。在中等浓度的硫酸溶液（或者含有一定量的氯离子）中也具有很好的抗腐蚀性。同时也能用于醋酸和磷酸环境。合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有最好的耐腐蚀性。在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。

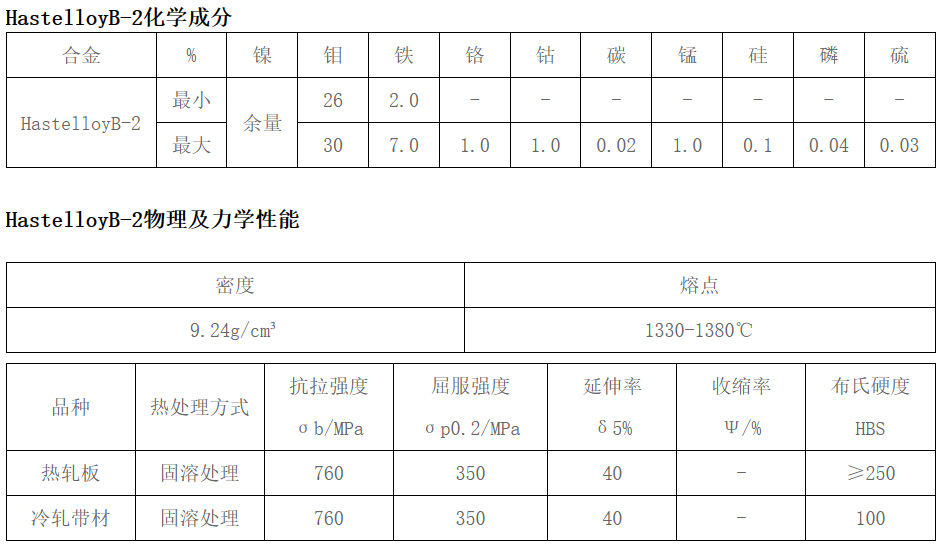

HastelloyB-2零件热处理工艺
棒材、圆饼、板材：（1040-1090）℃±10℃，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h炉冷至620℃±5℃，8h，空冷。
HastelloyC-276材料介绍
HastelloyC-276（UNS N10276/W.Nr.2.4819）合金在氧化和还原状态下，对大多数腐蚀介质具有优异的耐腐蚀性。出色的耐点腐蚀、缝隙腐蚀和应力腐蚀开裂性能。合金适用于各种含有氧化和还原性介质的化学流程工业。较高的钼、铬含量使合金能够耐氯离子的侵蚀，钨元素也进一步提高了其耐腐蚀性。Hastelloy C-276是仅有的几种能够耐潮湿氯气、次氯酸盐以及二氧化氯溶液腐蚀的材料之一，该合金对高浓度的氯化盐溶液具有显著的耐腐蚀性（如氯化铁和氯化铜）。
HastelloyC-276热处理工艺
1.HastelloyC-276日固溶处理温度范围是1100℃-1160℃.
2.冷却方式为水淬，厚度小于1.5mm的材料也可采用快速空冷。若采用空冷，则应在2分钟内从1000℃冷却至600℃.
3.在热处理过程中，必须保持工作清洁。
