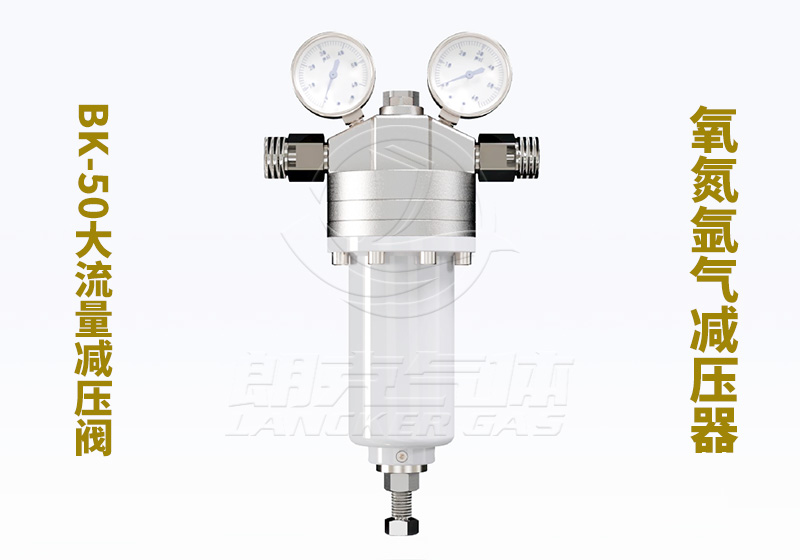

BK-50型活塞减压器是-款专门用于氢气高压大流量输出应用场合的产品,创造性的采用了动压隔离板,将输出压力中的动压中惯性冲击进行了过滤,使输出压力保持到一个稳定的静态压力,所以该减压器的压力特性曲线和流量曲线非常优秀。

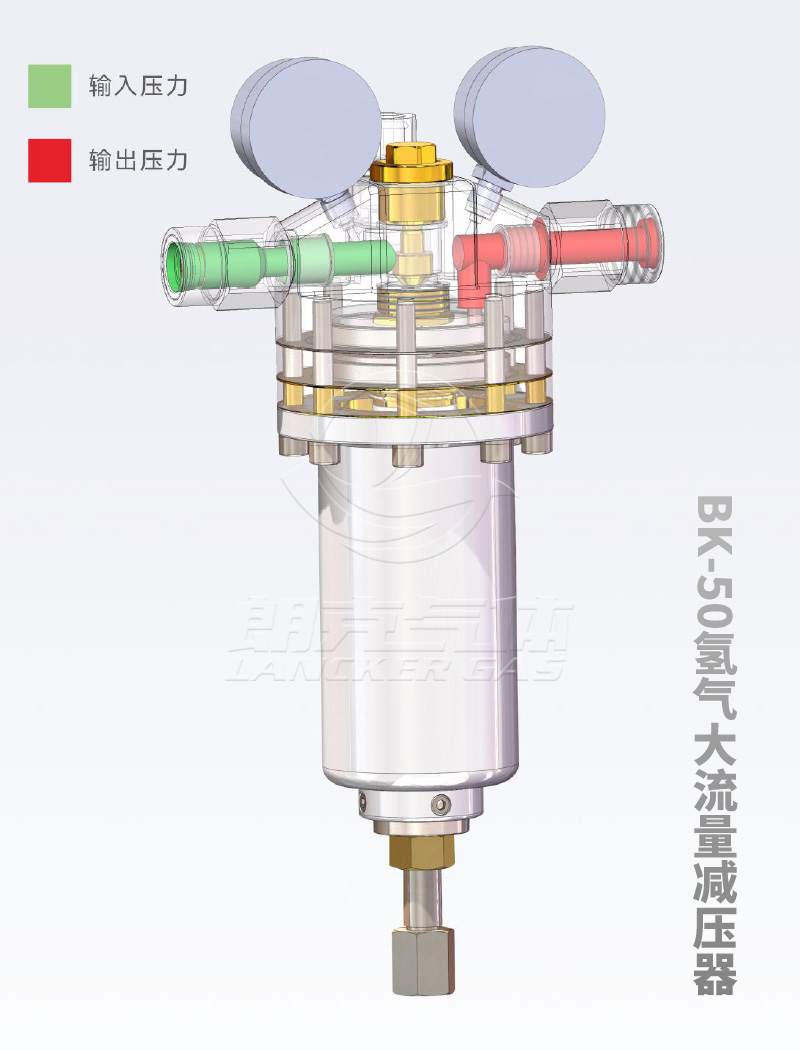

BK-50减压器主要产品特点/ Main product features
采用平衡卸荷阀芯设计 ,使SPE减压器供应效应影响降至最小
活塞式减压器结构,可获得较高的输出压力
与气体接触部分采用316L不锈钢材质
采用了动压隔离设计
将输出压力中的冲击动能进行了有效的消除和过滤,使得输出压力更接近于用户的实际需要的“静压”。
提升阀芯弹簧采用Incoloy材料,该材料具有优良的抗氢脆性
活塞密封材料采用PTFE基的Plug ring密封
PTFE基的Plug ring密封的摩擦系数很低,寿命更长,耐高压及超高压力,在高低压力下,泄漏量都较小。而其它形式的密封要么耐高压性好,要么耐低压性好,同时耐高低压力都好很难达到。
调压阀芯采用首尾约束设计
避免了当气体输出流量大时减压器阀芯的抖动。
调压顶杆配置平面推力轴承
让调压过程更丝滑平顺。
无“O"型圈设计
滑动密封部分采用Plug ring密封圈, 避免了弹性"O形圈"的材质在氢气应用中的缺陷。
进口内大容量、高精密黄铜颗粒烧结过滤网

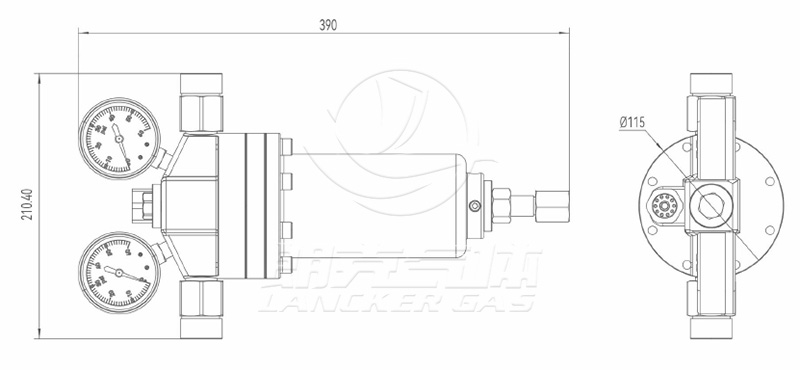

BK-50减压器产品尺寸/Size Parameter
BK-50减压器技术指标/Technical specifications of pressure reducer
型号:BK-50
最大输入压力:300bar
输出压力:0-60bar
适用介质:氢气、氦气、氩气、氮气、氧气
进口规格:M33x2.0(内置黄铜烧结过滤网)
出口规格:M33x2.0
与气体接触部件润滑剂:PTFE基
工作温度范围:-30°C to +50 °C
过滤器精度:3μm
压力表:φ60mm压力表
与气体接触部分主要材质:316L不锈钢
上盖材质:高强度锌合金
阀座、活塞密封装置:PTFE
调压主弹簧:镀锌钢
提升阀芯弹簧:Incoloy
重量:9.3kg
