T135-X(J)卸(充)氢拉断阀

▋概述Description

安装在卸气设备的卸车软管上，当承受一定的外力时会自动断开而不产生泄漏，从而防止因人为操作失误或违规操作等意外情况拉倒加气设备或拉断充装软管造成火灾、爆炸等安全事故的发生。

It is installed on discharging hose of gas discharging device. When it bears a certain external force, it will be automatically cut off to prevent any leakage. In this way, can avoid fire, explosion and other safety accidents, which can occur when unexpected fall-down of gas filling device or breaking of filling hose due to man-made operational error or violation operation.

• T135氢气拉断阀是安装在加气设备的充装软管上，或卸氢软管上。

• T135-X氢气拉断阀与卸氢软管配套；T135-J氢气拉断阀与充氢软管配套。

• T135拉断阀两端标配CGA1350-LH外螺纹接头，与氢气高压软管配套使用。

▊产品特点Characteristic

①加氢拉断阀快速密封、安全可靠；

②拉脱后重新装配即可继续使用，维护成本低；

③断力以及接口尺寸可定制。

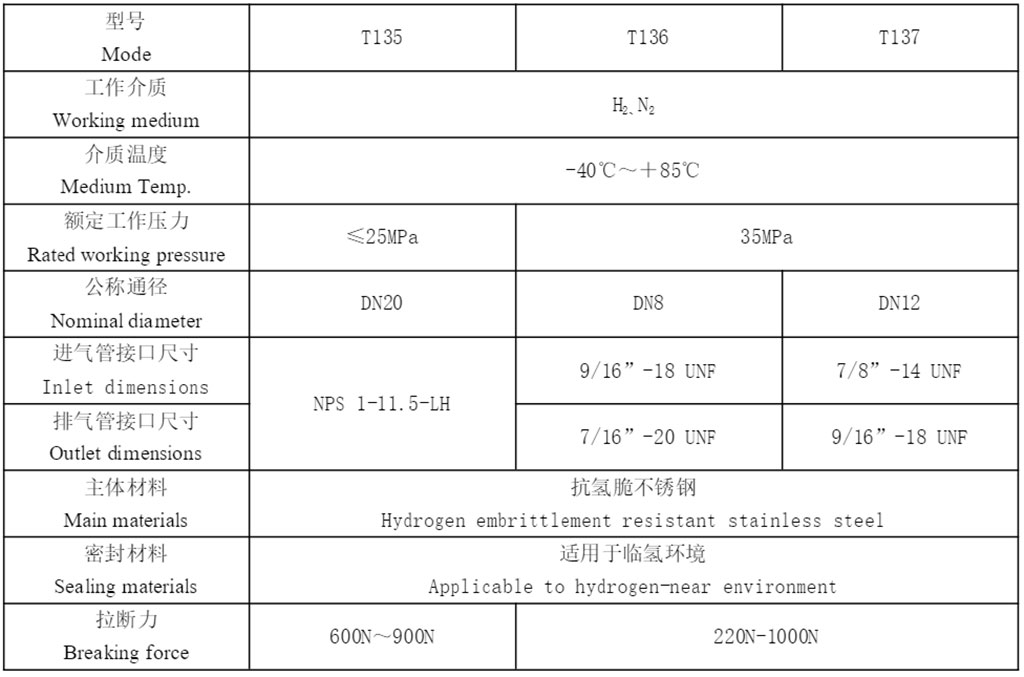

▊产品型号Model

T135-X/J型（第一代）额定压力20MPA（最大25MPA）

T135-X/J型（第二代）额定压力30MPA（最大37.5MPA）

T135-C（第三代）额定压力35MPA（最大43.75MPA）

T136，T137，T138均为加氢机专用

▋概述Description

• 介质名称Medium：氢气H2

• 功能/用途Function：拉断保护Protect against damage when pulling away

• 环境温度Ambient temp：-40℃～＋60℃

• 介质状态Medium state：气态Gas

• 公称通径DN：DN20

• 额定工作压力Rated working pressure：20Mpa

• 最大工作压力Max working pressure：25Mpa

• 拉断力Breaking force：600N～900N

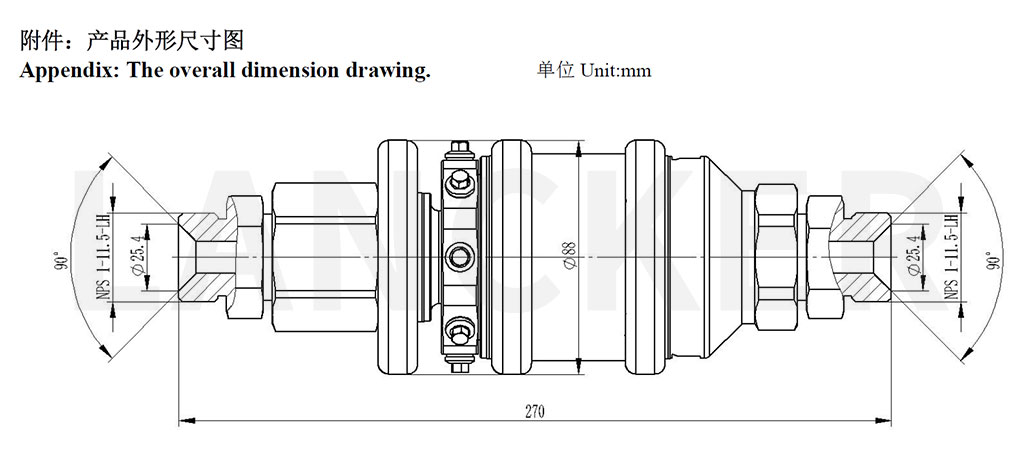

• 接口尺寸Port size：NPS 1" -11.5 LH

• 主体材质Body material：316L 不锈钢（Stainless steel）
