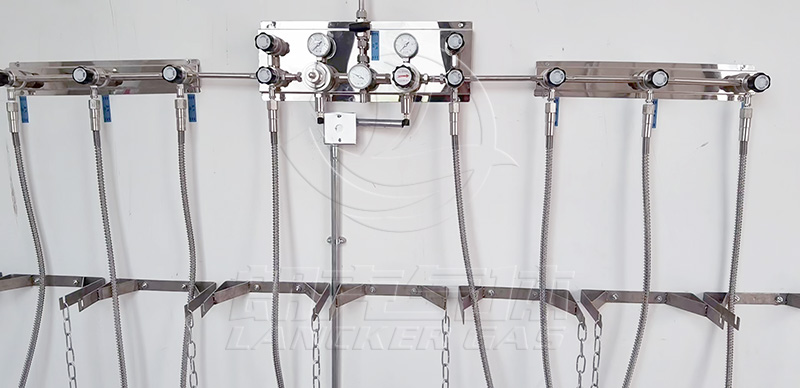

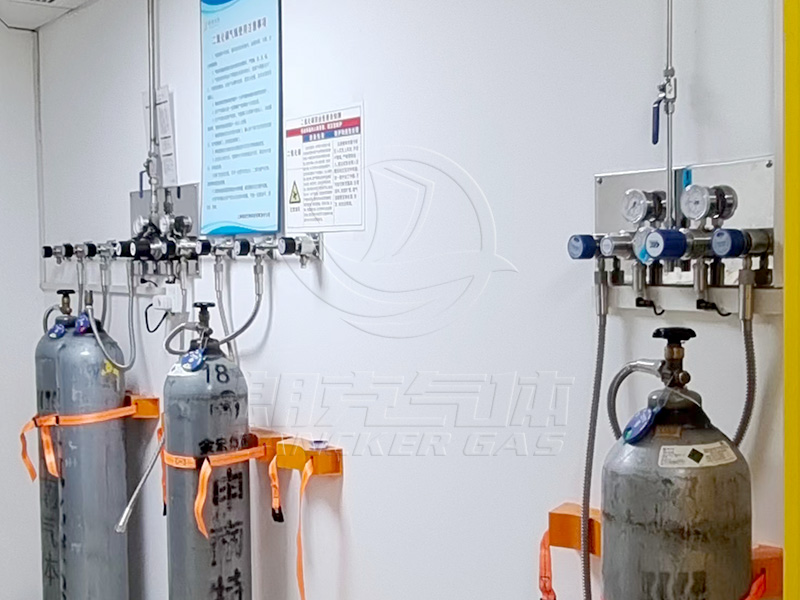

高纯特气供气管路系统,是将高纯气体、特种气体、电子气体等多种瓶装气体汇集到高压管路中,进行减压、稳压并输送到用气终端的整体供气设备,主要由气体钢瓶、不锈钢减压器、高压防爆软管、高压截止阀、自动切换装置、压力表等相关附件组成。主要适用于实验室、电子制造、化工、食品、航空航天等多个领域。

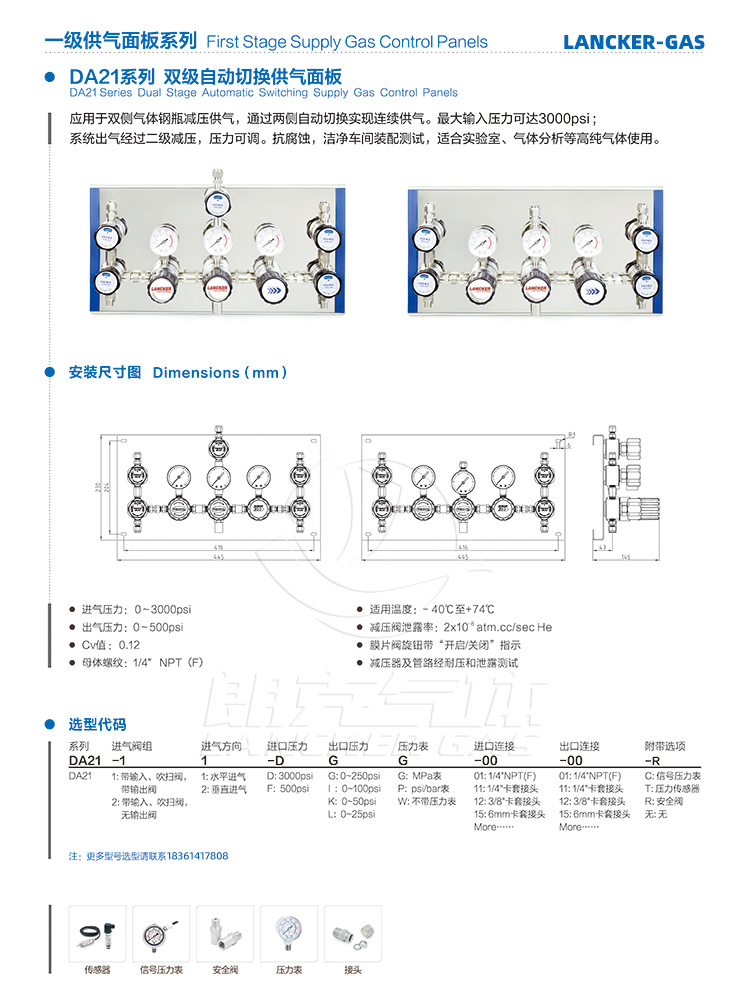

DA21/DM21双级自动切换供气面板应用于双侧气体钢瓶减压供气,通过两侧自动切换实现连续供气。最大输入压力可达3000psi;
系统出气经过二级减压,压力可调。抗腐蚀,洁净车间装配测试,适合实验室、气体分析等高纯气体使用。
▊技术参数:
进气压力:0~3000psi
出气压力:0~500psi
Cv值:0.12
母体螺纹:1/4”NPT (F)
适用温度:-40℃至+74℃
减压阀泄露率:2x10-8atm.cc/sec He
膜片阀旋钮带“开启/关闭”指示
减压器及管路经耐压和泄露测试
▊性能特点:
整体集成横块式设计,安装简单,安全可靠。
特气减压器配置,并配安全放散阀。
减压器及管路均做强度试验和气密性试验。
内设高精过滤器,保障高纯气体的纯净度。
减压器母体与膜片采用硬密封形式。
汇流排、减压器、用气终端可采用面板或墙式安装。
