截止阀

Globe-Valve

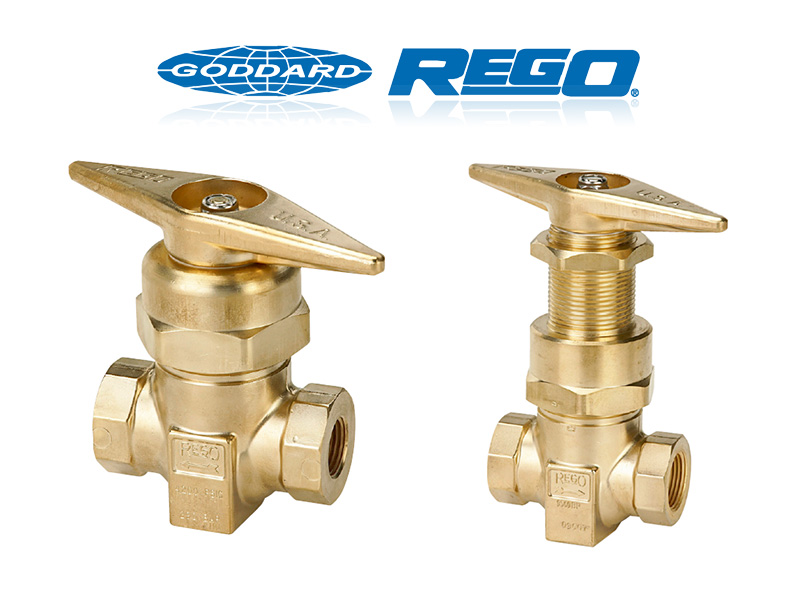

REGO 9560系列高压气体截止阀

lancker2年前 (2022-10-27)截止阀651


HP9560A/B(面板)截止阀   1/2"F.NPT内管螺纹

▊应用

9560系列高压黄铜阀门用于气瓶充气架、管槽式半挂车和其他高压多端装置及管路系统上。操作力矩小,便于手动操作。

特点

  • 最大工作压力为5600psig(386 Bar)

  • 非升杆式设计,O型密封圈可持久耐用。

  • 大型黄铜手轮便于压力下低扭矩操作。

  • 所有阀门都按CGA G-4.1的氧气要求清洗过。

  • 温度范围-40℉至+165℉。

  • 100%通过工厂测试。

REGO截止阀剖面图

金属阀座截止阀剖面图

材料

  • 阀体,阀盖,阀杆以及阀座护架

  • 阀杆密封挡环和垫片………………..黄铜

  • 阀杆O型圈………………………………氟橡胶

  • 止推轴承…………………………………聚三氟氯乙烯

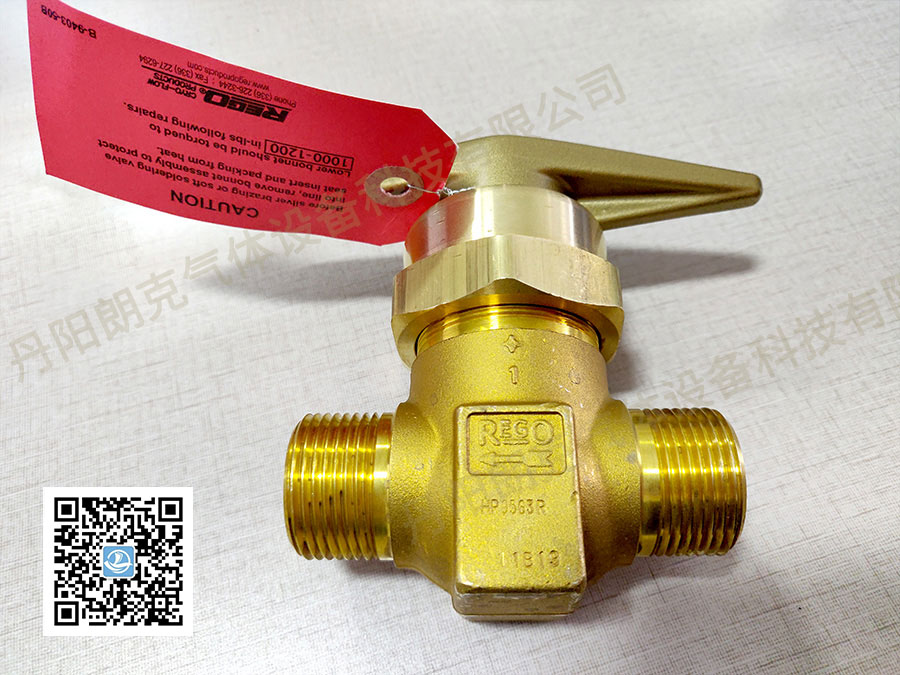

REGO-9563R截止阀

软阀座选择方案

软阀座阀门在阀座上使用了CTFE(三氟氯乙烯)阀座填料 , 在黄铜阀体机械阀座表面生成一层无气泡密封。阀门Cv流量值是2.6。软阀座对于小分子气体如氢气和氦气尤为适用,但也适用于许多非腐蚀性的工业气体,包括氩气、氮气、二氧化碳、一氧化二氮和乙炔。

金属阀座选择方案

纯铜制的阀座填料用于阀座上,对阀体上的蒙乃尔铜一镍合金阀座起到密封的作用,蒙乃尔阀座可以替换。阀门Cv流量值为2.3。在绝热压缩的条件下,选用金属阀座能减低阀座分解或在氧气环境下起火的可能性。金属阀座推荐在氧气以及其他非腐蚀性工业气体。金属阀座不能用于乙炔,因为铜阀座。也不能用于氢气、氦气或需要无气泡气密的地方。(注:部件号中标注C)。

可选用尼龙阀座(例如HP9560NB)

阀盖种类

  • 短杆式标准化阀盖。

  • 面板装置阀盖易于面板安装。包括螺纹阀盖和镀镍黄铜安装螺母。

  • 金属阀座需选用1.625”面板孔用于安装。

(注:部件号中标注P)

HP9560系列截止阀选型表

在线浏览:REGO HP9560系列高压截止阀选型手册
