天然气气瓶进水复位倒水一体机

产品描述：

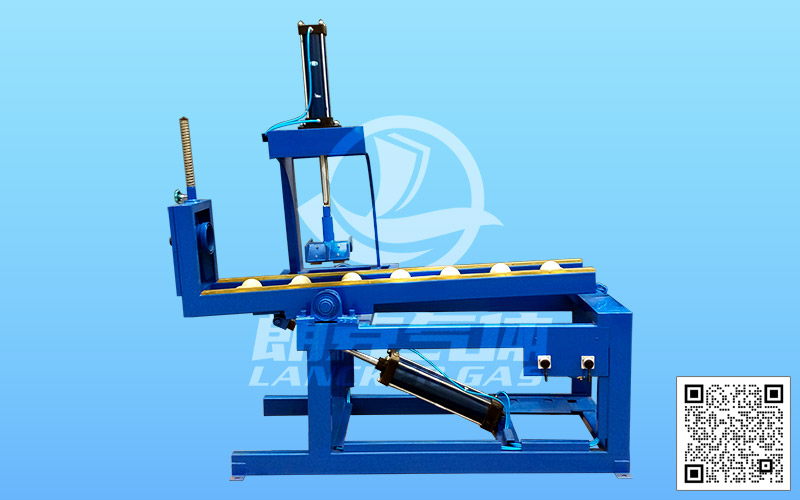

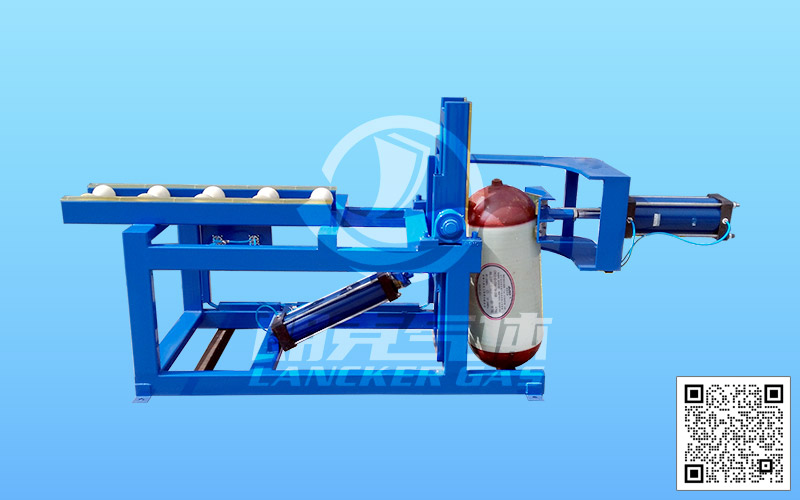

本机主要由二台机器组成：翻瓶机、倒水机。

翻瓶机和倒水机除了机架、气动夹紧、气动回转三大机构组成外，倒水机还安装了低压空气喷管，在倒水时对气瓶内部加压，加速倒水完成。

该设备设计合理(也可根据客户要求设计)，操作方便，结构紧凑、使用简单，效果可靠，是钢瓶制造厂及钢瓶检修站吹扫钢瓶必备设备。

其特点：

结构合理，操作简便。

运转倒水平稳，安全。

减轻劳动强度，提高工效。

技术规格：

1、适用气瓶范围：直径φ219~426mm，长度L600~2200mm；

2、气源压力：0.6~0.8MPa；

3、翻转角度：90°；

4、工作效率：≥20只/小时；

5、带低压空气管，加速倒水，提高工效；

6、同时带有复位、翻瓶和倒水机构全过程由气动阀控制，无需人工操作。

7、主机外形尺寸（L*W*H）：2198*820*2180mm

工作原理：

其采用压缩空气进入气瓶内腔进行倒水，倒水结束，蒸汽自动进入气瓶内部进行干燥处理，蒸汽干燥结束，冷压缩空气自动进入气瓶内部进行冷干处理。整个过程采用西门子S7-200PLC自动控制，参数通过MCGS触摸屏设定，设备具有手动自动两种模式，使得整个过程方便、快捷、高效，，设备采用进口耐高温蒸汽切断阀。

工艺过程：

1、夹持翻转机翻转90度，夹紧装置松开气瓶，输送滚轮自动将气瓶输送到倒水干燥区；

2、倒水干燥机自动夹紧气瓶，自动翻转，使气瓶口朝下翻转80度；

3、自动开启压缩空气电磁阀，进气加压排水，排水结束，按设定时间自动关闭压缩空气电磁阀，自动开启高温蒸汽电磁阀，对气瓶内部进行蒸汽烘干，烘干结束，根据设定时间自动关闭高温蒸汽电磁阀，自动开启压缩空气电磁阀，对气瓶内部进行吹干和冷却处理，结束后自动关闭压缩空气电磁阀，然后翻转自动复位，夹紧装置自动复位，倒水干燥上滚轮自动输送瓶，使唤气瓶后退至合适的位置，气瓶自动翻料至出料物流输送线上，完成一个工作循环。整个烤干过程禁止有蒸汽进入空气管道（配置有用耐高温单向阀控制），气瓶排水、蒸汽烘干、压缩空气吹干三个步骤的工作时间，可以根据气瓶容积大小分别设定。

进水机产品描述：

气瓶进水机用于气瓶检测线进水时用。

其特点：

结构合理，操作简便。

运转倒水平稳，安全。

减轻劳动强度，提高工效。

技术规格：

1、适用气瓶范围：直径φ219～426mm，长度L600～2000mm

2、气源压力：0.6～0.8MPa

3、翻转角度：90°

4、翻转速度：2.5r/min

进水机设备的操作流程：

1、工作准备

1）气源：保证气压为0.6-0.8MPa，接好气源管道。

2）将气瓶滚到就位，放到夹紧机构内。

2、进水操作

1）气瓶夹紧后，进水程序开始。

2）待进水完毕装上外侧法水套盖后，操作“放松”开关，钢瓶从夹紧机构里松出，称重吊车将气瓶吊走。

注意事项：

加水时必须保证气压的稳定，压力下降会造成压瓶里下降，气瓶脱落的后果。

在外侧法水套盖完全拧上后才能放松压紧机构
