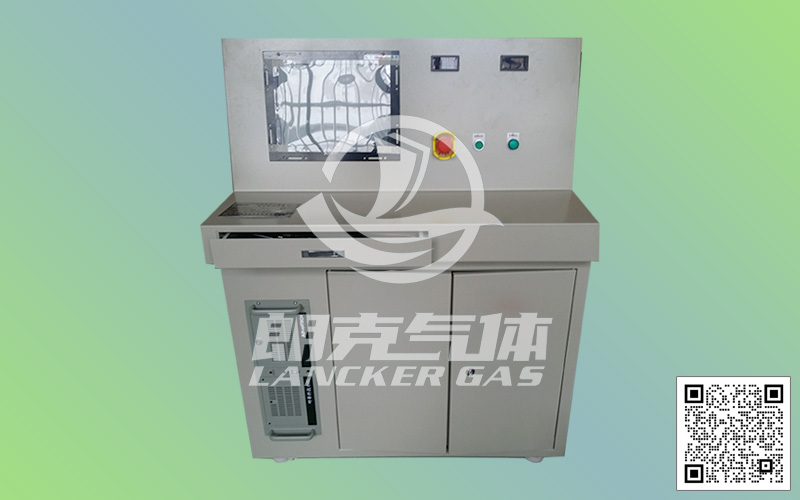

静态蒸发率测试装置Ⅲ型

核心部件采用美国ALICAT质量流量计测量LNG气瓶单位时间内的自然蒸发量。整个测试过程由PLC控制，测试报告自动生成，测试数据可长期保存。

静态蒸发率测试系统说明

该静态蒸发率测试系统专用于LNG气瓶进行静态蒸发率测试，全自动测试及自动打印本次测试结果。

测试过程及测量数量按照GB/T18443.5-2010《真空绝热深冷设备性能试验方法 第五部分:静态蒸发率测量》文件要求进行：

测试方法公式采用气体质量流量计方法

测试介质采用LNG或液氮

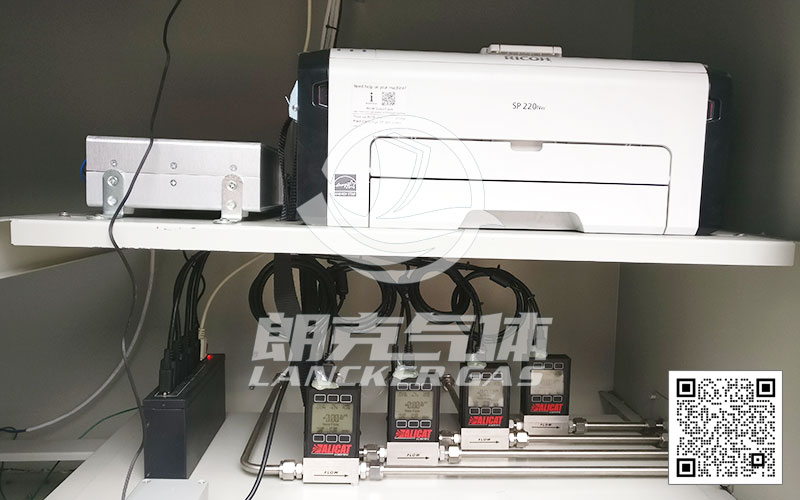

静态蒸发率内部细节图

静态蒸发率测试仪Ⅱ型

主要技术参数：

1、蒸发率测试介质：LNG或液氮

2、静置时间：48小时，记录时长：24小时

3、测试条件：气瓶内胆压力为常压

4、工位数：4工位(固定式）/2工位（便携式）

5、准确精度：0.2级

6、流量计品牌：美国进口ALICAT （满足各类LNG气瓶自然蒸发量测定）

7、环境温度：-40℃～60℃

8、便携式应移动方便、携带简单。

9、4工位(固定式）设备采用15寸的触摸屏，采集模块，所有数据自动录入静态蒸发率计算表格，自动设定记录频率（数据记录的时间间隔可以自动设定）

10、设备自带电子水平仪保证流量计水平使用

11、每工位进气口带温度传感器通过模块自动输入表格

12、每工位进气口带压力传感器入得数据自动输入表格

13、设备自带打印机，能打印实时流量数据及最终报告

主要配置：

1、质量流量计：2台（美国品牌ALICAT埃里卡特）

2、介质：各种气体自由转换

3、工位数：2工位，能同时测两个气瓶的蒸发率

4、进气口波纹管（进气口波纹管2根，3米长）

5、回气枪（含2个回气枪）

6、瓶口阀门转换接头  转换接头3个

7、进气口温度计  各1个（每个流量计一个）

8、进气口压力传感器  各1个（每个流量计一个）

9、设备水平仪（设备自带电子水平仪一个）

10、设备测试报告打印机（含喷墨打印机一台）

11、设备触摸屏（含15寸触摸控制屏一台）

12、防爆接线盒 1个

13、研华工程电脑 1台

14、设备集成电器程序 含集成编程软件控制
